3D프린터운용기능사 필기 기출문제 : 자격증 모의고사 미리테스트 CBT

1. 치수 기입의 원칙으로 맞지 않는 것은? [예상문제]
1. 각 형체의 치수는 하나의 도면에서 한 번만 기입한다. 2. 치수는 해당 형체를 가장 명확하게 보여 줄 수 있는 투상도나 단면도에 기입한다. 3. 연관되는 치수는 되도록 한 곳에 모아 기입한다. 4. 치수는 중복기입을 해서라도 정확하게 기입한다.

2. 3D프린터 방식과 재료를 고려하여 출력용 데이터를 수정하여야 한다. 수정할 데이터에 속하지 않는 것은? [예상문제]
1. 공차 2. 크기 3. 두께 4. 위치

3. 3D모델링 방식의 종류 중 넙스(NURBS)방식에 대한 설명으로 옳은 것은? [예상문제]
1. 삼각형을 기본 단위로 하여 모델링을 할 수 있는 방식이다. 2. 폴리곤 방식에 비해 많은 계산이 필요하다. 3. 폴리곤 방식보다 비교적 모델링 형상이 명확하지 않다. 4. 도형의 외곽선을 와이어프레임 만으로 나타낸 형상이다.

4. 다음 주 치수 기입방법으로 옳지 않는 것은? [예상문제]
1. 수평치수는 치수선에 평행하게 기입하고, 되도록 치수선의 중앙의 위쪽에 조금 띄어 기입한다. 2. 수직치수는 치수선을 중심으로 왼편에 기입하는데 치수의 방향이 아래에서 위쪽으로 향하도록 기입한다. 3. 반지름 화살표는 반드시 안쪽에 기입한다. 4. 치수 도면의 아래쪽이나 오른쪽으로부터 읽을 수 있도록 나타낸다. 경사진 치수선은 같은 방향으로 기입한다.

4. 다음 주 치수 기입방법으로 옳지 않는 것은?
[예상문제]

1. 수평치수는 치수선에 평행하게 기입하고, 되도록 치수선의 중앙의 위쪽에 조금 띄어 기입한다.

2. 수직치수는 치수선을 중심으로 왼편에 기입하는데 치수의 방향이 아래에서 위쪽으로 향하도록 기입한다.

3. 반지름 화살표는 반드시 안쪽에 기입한다.

4. 치수 도면의 아래쪽이나 오른쪽으로부터 읽을 수 있도록 나타낸다. 경사진 치수선은 같은 방향으로 기입한다.

5. 제 3각법을 설명한 것으로 옳지 않는 것은? [예상문제]
1. 대상물을 3상한에 두고 투상하는 방식으로 투상면의 뒤쪽에 물품이 있는 경우를 말한다. 2. 3각법은 정면도를 중심으로 아래쪽에는 저면도, 오른쪽에는 우측면도가 위치한다. 3. 3각법은 정면도를 중심으로 위쪽에는 평면도, 왼쪽에는 우측면도가 위치한다, 4. 투시순서가 눈 - 투영면 - 물체 순으로 배치된다.

5. 제 3각법을 설명한 것으로 옳지 않는 것은?
[예상문제]

1. 대상물을 3상한에 두고 투상하는 방식으로 투상면의 뒤쪽에 물품이 있는 경우를 말한다.

2. 3각법은 정면도를 중심으로 아래쪽에는 저면도, 오른쪽에는 우측면도가 위치한다.

3. 3각법은 정면도를 중심으로 위쪽에는 평면도, 왼쪽에는 우측면도가 위치한다,

4. 투시순서가 눈 - 투영면 - 물체 순으로 배치된다.

6. STL 파일 형식에 대한 설명으로 틀린 것은? [예상문제]
1. 3D프린터 출력용 파일이다. 2. 슬라이싱용으로 사용하는 파일이다. 3. STL(Standard Triangle Language) 의 약자이다 4. 3D 프린터용 모델링파일이다.

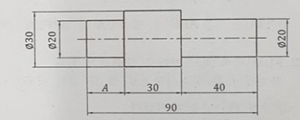

7. 다음 도면의 치수 중 A 위치에 기입될 치수의 표현으로 가장 정확한 것은? (단, 도면 전체에 치수편차 ±0.1을 적용한다.) [예상문제]

1. □20 2. (20) 3. 20 4. SR20

8. 3D 모델링 프로그램마다 구속 조건은 부품과 부품간 위치 구속을 목적으로 적용하는 기능으로, 부품 간 정확한 조립과 동작 분석을 위해서 사용한다. 구속 조건으로 맞지 않는 것은? [예상문제]
1. 면과 면, 선과 선, 축과 축등을 선택하면 일치시켜 주는 구속 조건 2. 선택한 면과 면, 선과 선 사이에 오프셋으로 거리를 주는 구속 조건 3. 면과 면, 선과 선을 선택해 각도를 구속하는 조건 4. 선택한 파트를 분해시켜 주는 구속 기능

9. 치수기입의 5요소를 나타낸 것이다. 아닌 것은? [예상문제]
1. 치수선 2. 치수보조선 3. 화살표 4. 치수보조기호

10. 3D 엔지니어링 프로그램에서 저장된 원본 부품을 3D 프린터로 출력하기 위해서는 부품의 파일 형식을 슬라이싱 프로그램에서 받을 수 있도록 속성을 변경해 주어야 한다. 슬라이싱이 불가능한 파일 형식은? [예상문제]
1. SLT 2. OBJ 3. AMF 4. SETP

11. 온 단면도(전 단면도)에 대한 설명으로 옳은 것은? [예상문제]
1. 상하 좌우 대칭형의 물체는 중심선을 경계로 반은 외형도로, 나머지 반은 단면도로 동시에 표현한 단면도 2. 외형도에서 필요로 하는 일부분만 나타낸 단면도 3. 물체의 기본적인 모양을 가장 잘 나타낼 수 있도록 물체의 중심에서 반으로 전단하여 나타낸 단면도 4. 구조물의 부재 등의 절단면은 90도 회전하여 나타낸 단면도

11. 온 단면도(전 단면도)에 대한 설명으로 옳은 것은?
[예상문제]

1. 상하 좌우 대칭형의 물체는 중심선을 경계로 반은 외형도로, 나머지 반은 단면도로 동시에 표현한 단면도

2. 외형도에서 필요로 하는 일부분만 나타낸 단면도

3. 물체의 기본적인 모양을 가장 잘 나타낼 수 있도록 물체의 중심에서 반으로 전단하여 나타낸 단면도

4. 구조물의 부재 등의 절단면은 90도 회전하여 나타낸 단면도

12. 작업지시서란 제품 제작 시에 반영해야 할 정보를 정리한 문서이다. 다음은 작업지시서에 포함되어야 할 내용이다. 아닌 것은? [예상문제]
1. 모델링 방법에 대한 자세한 설명을 표기한다. 2. 전체 영역과 부분의 영역, 각 부분의 길이, 두께, 각도에 대한 정보를 도출한다. 3. 제작 기간과 제작 수량을 표기한다. 4. 작업지시서에는 도면 그리기를 생략한다.

13. FDM 방식 3D프린팅 작업을 위해 3D형상데이터를 분할하는 경우 고려해야 할 항목으로 가장 거리가 먼 것은? [예상문제]
1. 3D프린터 출력 범위 2. 서포터 생성 유무 3. 출력물의 품질 4. 익스트루더의 크기

14. 3D프린터 슬라이싱 프로그램 3D 엔지니어링 프로그램에서 모델링된 파일을 직접 가져올 수 없기 때문에, 3D 엔지니어링 프로그램에서 부품파일을 슬라이싱 프로그램에서 인식할 수 있는 형식으로 변경해서 저장해야 한다. 슬라이싱 프로그램에서 인식할 수 있는 파일로 틀린것은? [예상문제]
1. STL 2. OBJ 3. VRML 4. JPG

15. 다음 중 현재 3D엔지니어링 소프트웨어로 사용되는 대부분의 기능으로 옳지 않은 것은? [예상문제]
1. 파트(Part)작성 2. 조림품(Assembly)작성 3. 도면(Drawing)작성 4. 적층(Additive Manufacturing)

16. 2D도면 작성 시 가는 실선이 적용되는 것이 아닌 것은? [예상문제]
1. 치수선 2. 외형선 3. 해칭선 4. 치수보조선

17. 다음 그림 기호에 해당 하는 투상도법은? [예상문제]

1. 제1각법 2. 제2각법 3. 제3각법 4. 제4각법

18. 치수의 정의와 분류로 맍지 않은 것은? [예상문제]
1. 치수의 정의는 적절한 측정 단위로 나타내는 선, 기호, 주서로 단면에 기입하는 수치를 말한다. 2. 치수는 기능치수와 비기능 치수가 있다. 3. 치수는 참고치수로 ( )안에 치수를 기입한다. 4. 치수는 참고치수와 기능치수만으로 분류한다.

19. 다음 치수 보조 기호를 나타낸 것이다. 구의 반지름을 나타낸 것은? [예상문제]
1. SR 2. R 3. C 4. Φ

20. 출력용 설계 수정은 3D프린터 방식과 재료를 고려하여 파트의 ( ),( ),( )를 변경할 수 있으며 3D 프린팅 출력물 후가공 작업 편리성을 위하여 파트를 분할할 수 있다. 그리고 3D 프린팅 출력물의 품질을 고려하여 최근에는 DFAM(Design for Additive Manufacturing)방식을 적용해서 설계하는 것이 최신 세계적인 추세이다. ( )안에 맞는 것은? [예상문제]
1. 공차, 크기, 두께 2. 공차, 외벽, 폭 3. 편차, 크기, 두께 4. 틈새, 크기, 두께

20. 출력용 설계 수정은 3D프린터 방식과 재료를 고려하여 파트의 ( ),( ),( )를 변경할 수 있으며 3D 프린팅 출력물 후가공 작업 편리성을 위하여 파트를 분할할 수 있다. 그리고 3D 프린팅 출력물의 품질을 고려하여 최근에는 DFAM(Design for Additive Manufacturing)방식을 적용해서 설계하는 것이 최신 세계적인 추세이다. ( )안에 맞는 것은?
[예상문제]

1. 공차, 크기, 두께

2. 공차, 외벽, 폭

3. 편차, 크기, 두께

4. 틈새, 크기, 두께
